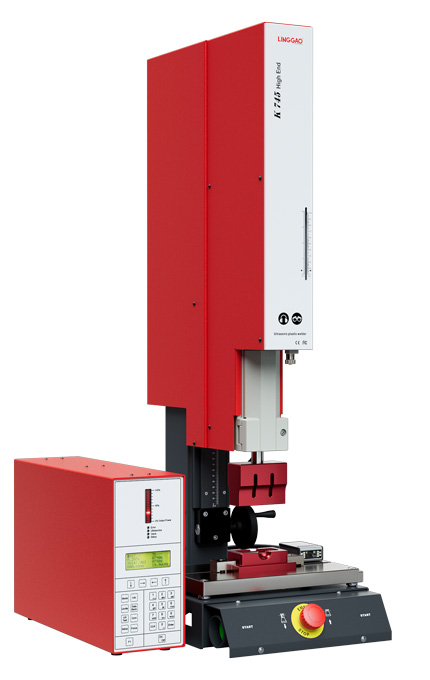

產品特點 Product feature
1. 可程式控制五段壓力分布
2. 可檢視機身各項開關功能
3. 數位化控制壓力觸發振動套件，掃碼焊接(可選配)
4. 立柱使用燕尾槽設計，下壓回升機械結構不偏移
5. 電磁傳感式精密行程測量套件，時間精度1ms，精密度0.01mm
6. 可選配與PC連線套件，儲取焊接資料，對接MES系統，方便數據追蹤
7. 可擴展軟啟動等
8. 換能器增幅器座易拆卸，僅需一板手即可更換換能器組件
9. 四點式底座設計，配備有調整螺絲，可快速調整底板水平
10. 可控制氣缸行程旋鈕，每轉一圈為1mm，精密度達0.01mm
11. 高精度直線滑軌，同時承受上下左右方向的負荷
技術規格 TECHNICAL SPECIFICATIONS
| 參數項 (Parameter) | 參數值 (Value) |
|---|---|
| 超聲波頻率 (Frequency) | 35kHz |
| 超聲波功率 (Power) | 900W |
| 操作模式 (Operating Mode) | 時間模式/功率模式/能量模式/超聲波停振/行程模式（絕對行程模式 相對行程模式/參考行程模式/段差模式 (Time/Power/Energy/US-stops/Travel Character/Reference)/Travel Referencel/Travel Referencel/Travel Referrenc |
| 觸發模式 (Trigger Mode) | 行程觸發/壓力觸發/時間觸發 (Trigger/PressureTrigger/Time trigger) |
| 增幅器 (Booster) | 鈦：1:11:1.51:2.1:2.5 Titanium:1:1:1.51:21:2.5 |
| 壓力分布控制 (Pressure Control) | 數位式五段壓力分布調整 (Digital pressurecontrol in 5 steps) |
| 語言選單 (Language) | 英文/7/西班牙文/法文/意大利文等 (EN,D ES,FR, IT, etc.) |
| 數據庫 (Data Bank) | 最多可儲存99組焊接參數 (99 memories) |
| 電源 (Input Voltage) | 220V±10% AC，單相50/60Hz (220V±10% AC，1Phase 50/60Hz) |
| 換能器至立柱距離 (Throat Depth) | 172.5mm |
| 增幅器端面至底座面距離 (Distance) | Min.0mm (Distance from end face of amplifier to base face) |
| 缸徑和行程 (Cylinder Stroke) | 40x100mm |
| 可調整行程 (Stroke range) | 20~100mm,可微調，精密度0.01mm,不需調整機身高度 (20~100mm, Fine-tuning supported, accuracy:0.01mm; No need to adjust the height of the press.) |
| 壓機重量 (Weight) | 51.5kg(含電箱) (51.5kg with generator) |
| 最大下壓力 (MaxFORCE) | 745N(空氣壓力6bar時） (745N at 6 bar compressed air) |
| 搭配電箱 (Generator) | HE 35-900W |
| 計數器 (Counter) | 可設定范圍1-999999999 (Adjustable range 1-999999999) |
| 開關 (Switches) | 雙手啟動，緊急停止按紐位于底座前方 (Two-hand start with EMERGENCY STOP at front) |
